ЧТО ПРОИСХОДИТ С АРМАТУРОЙ БЕЗ НАХЛЁСТА
Что происходит с арматурой без нахлёста
Стержни арматуры в фундаменте не сваривают встык и не доводят друг до друга вплотную. Им задают нахлёст — перехлёст на длину, достаточную для передачи усилия от одного стержня к другому через бетон. Без этой длины фундамент в зоне стыка работает как бетонная балка без армирования — то есть треснет под нагрузкой. Разберём, почему так происходит и какие правила соблюдать.
Как усилие передаётся между стержнями

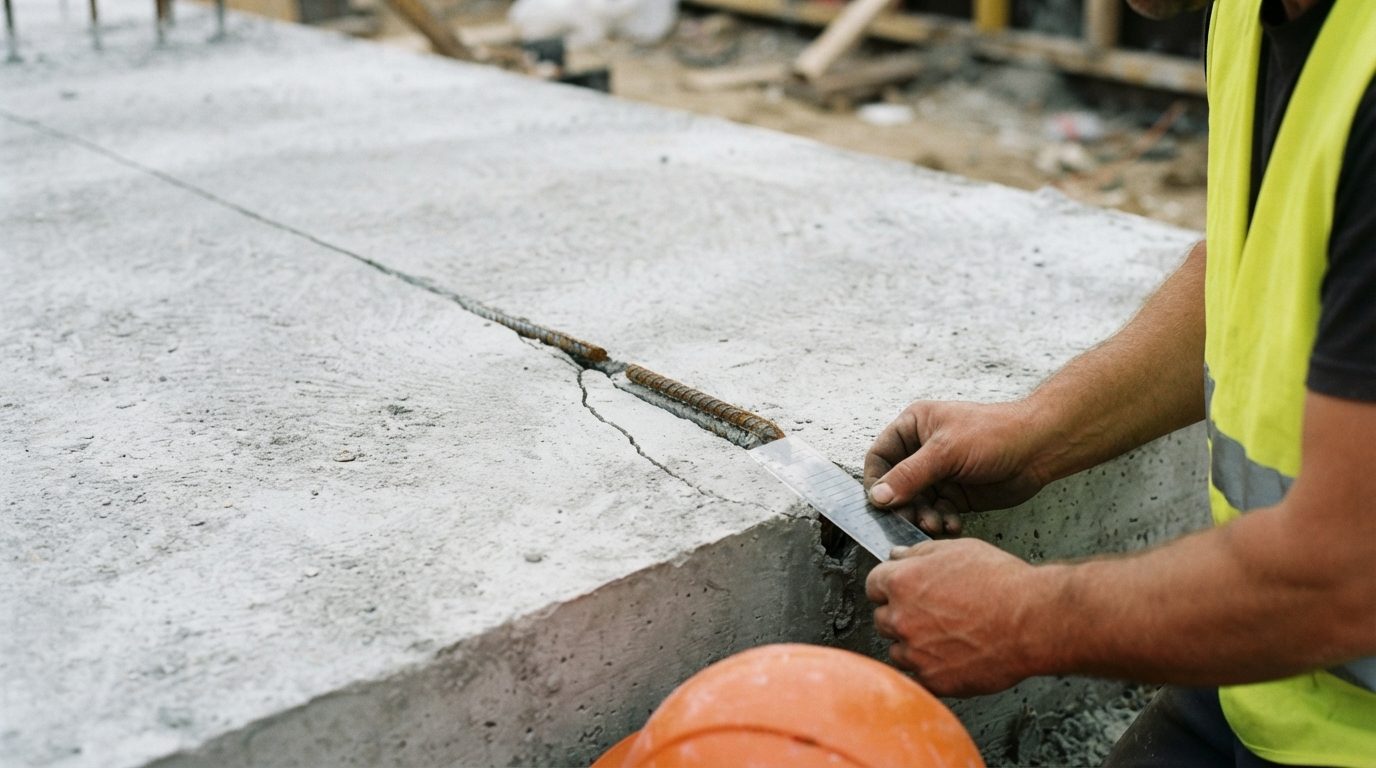

Арматура в бетоне работает на растяжение. Бетон, наоборот, хорошо держит сжатие, но при растяжении трескается. Эти два материала соединены в композит — и связь между ними обеспечивает именно сцепление (адгезия). Поверхность рифлёного стержня А500 цепляется за бетон, как крючок за петлю. Усилие с одного стержня на другой передаётся не напрямую, а через этот слой бетона вокруг арматуры.
Если два стержня просто поставить друг к другу с зазором в 5–10 мм — сцепления между ними нет. Нагрузка приходит на конец первого стержня и обрывается. Второй стержень в работе не участвует. Сечение в этом месте становится ослабленным: работает только бетон, а он при растяжении трескается.

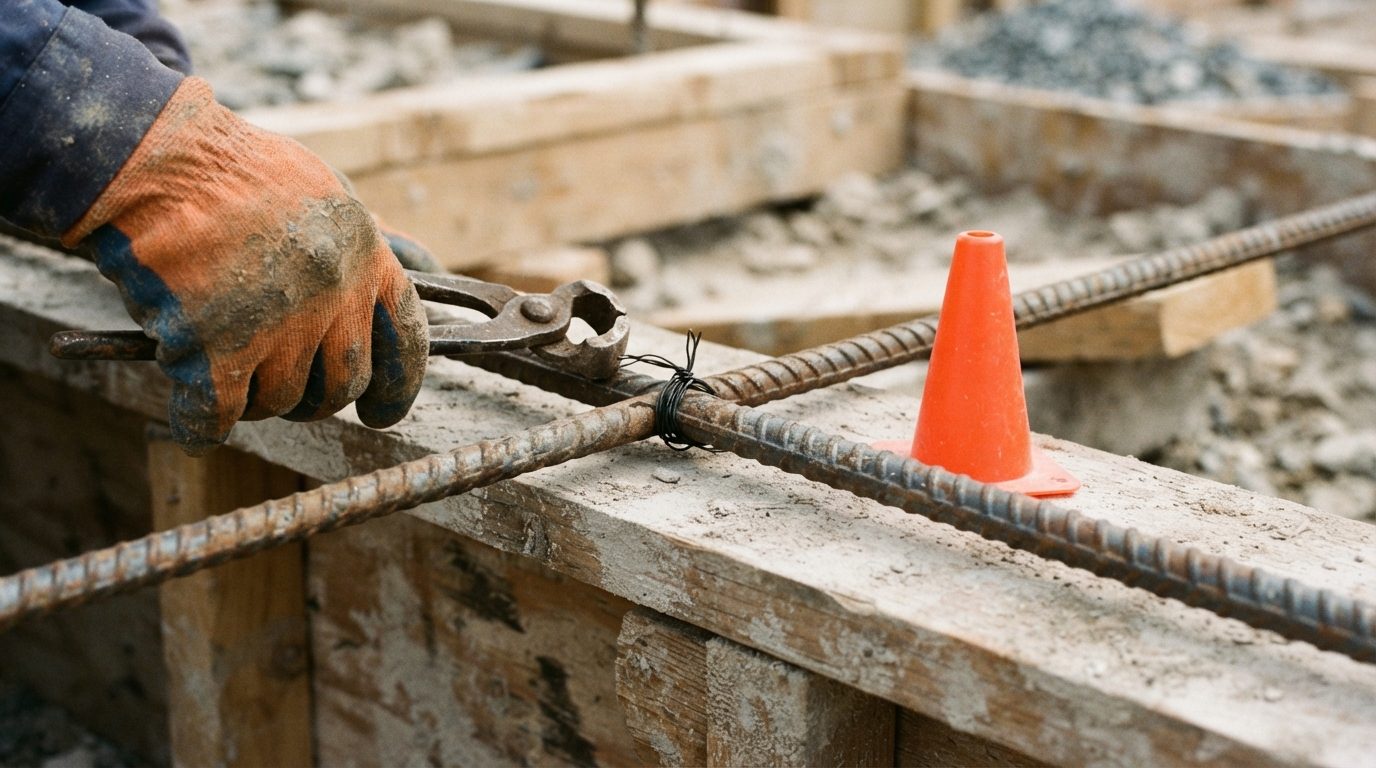

Длина нахлёста: 30–50 диаметров — откуда цифра
Минимальная длина, на которой сцепление стержня с бетоном способно передать усилие, зависит от класса бетона и профиля арматуры. Для рифлёной арматуры класса А500С в фундаментах общепринятый ориентир — 40d, где d — диаметр стержня.
Это подтверждено нормативными таблицами (СП 63.13330, таблица 10.1). Диапазон 30–50d охватывает разные ситуации: на растянутых и сжатых участках, в зависимости от класса бетона и наличия поперечной арматуры. Для А500С в типичном фундаменте на бетоне В20–В25 нахлёст на растяжение берут 40d, на сжатие — 30d.
Пример: стержень Ø12 мм — нахлёст 480 мм. Строители часто называют это «40 сантиметров нахлёста» — и это примерно совпадает.
| Диаметр арматуры | Нахлёст 40d (растяжение), мм | Нахлёст 30d (сжатие), мм |
|---|---|---|
| Ø10 мм | 400 | 300 |
| Ø12 мм | 480 | 360 |
| Ø14 мм | 560 | 420 |
| Ø16 мм | 640 | 480 |
| Ø18 мм | 720 | 540 |
| Ø20 мм | 800 | 600 |
Для периодического профиля (рифлёная А500) значения из таблицы корректны. Для гладкой арматуры А240 нахлёст больше — до 50d, потому что сцепление хуже.
Почему сварка впритык — это не решение
Иногда заказчик или бригада думает: «Сварим стык встык — и будет как целый стержень». Это заблуждение. Сварной шов встык по прочности равен прочности основного металла только при условии качественного выполнения и расчёта. Но даже идеальный шов не решает главной проблемы: сечение в зоне стыка — разрыв бетонного композитного материала.
В зоне стыка два стержня разделены. На участке между ними бетон работает без армирования. Приложите растягивающее усилие — пойдёт трещина. Сварка внахлёст (один стержень лежит поверх другого на 40d, затем сварка) — это уже полноценный нахлёст, но сварка добавляет стоимость и риски: перегрев ухудшает свойства стали в зоне шва, нужен аттестованный сварщик.
Для А500С ГОСТ допускает сварку, но только специальными методами (контактная точечная, ванная). Ручная дуговая сварка стержней А500 внахлёст в полевых условиях на фундаменте — ненадёжный вариант. Поэтому в монолитных фундаментах вязаный нахлёст — стандартное и правильное решение.
Правила нахлёста: три ошибки, которые убивают фундамент
1. Все стыки в одном сечении
Если по одной линии армирования стыки всех стержней расположены в одном месте, прочность сечения падает драматически. Это называется «колонна стыков» — и она работает как ослабленное сечение.
Правило: стыки соседних стержней разносят минимум на 60d (для 12 мм — 720 мм). Идеально — стыки идут в шахматном порядке по длине фундамента.
2. Перехлёст на углу прямыми стержнями
На углах и примыканиях лент нельзя просто загнуть конец одного стержня и перехлестнуть с другим прямым. Угол в этом случае армирован только в одной плоскости, и бетон работает как шарнир.
Правило: углы и пересечения вяжут Г-образными и П-образными элементами — отдельными стержнями, которые заводят в обе пересекающиеся стены на длину нахлёста. Это обеспечивает непрерывность армирования в двух направлениях.
3. Недостаточная длина нахлёста
Экономия на нахлёсте — одна из самых распространённых ошибок. Бригада режет «поменьше, всё равно сойдёт» — и заказчик узнаёт о проблеме через год, когда трещина идёт по диагонали через угол. Пересчитать на глаз: 40d — это не 20d и не 30d. Для Ø12 мм — 480 мм, не 240 мм.
Дополнительно длину нахлёста увеличивают, если стык попадает в зону максимального момента (обычно в середине пролёта), если стержни обрываются в растянутой зоне или если бетон низкого класса.
Как проверить нахлёст на своём объекте
На объекте вы можете измерить нахлёст рулеткой — это просто. Приёмка: возьмите стержень того же диаметра, приложите его к месту нахлёста, отмерьте визуально 40 диаметров — это и есть контрольная длина.
Также обратите внимание: стыки не должны идти подряд по одной линии. Попросите прораба показать карту стыков — это нормальный запрос, и хороший подрядчик его понимает. Подробнее о том, как проверить качество фундамента после заливки, мы разбирали в отдельной статье.
