ПОЧЕМУ УГЛЫ ЛЕНТЫ АРМИРУЮТ Г-ОБРАЗНЫМИ СТЕРЖНЯМИ, А НЕ ПРОСТЫМ ПЕРЕХЛЁСТОМ
Почему углы ленты армируют Г-образными стержнями, а не простым перехлёстом
В углу ленточного фундамента два продольных стержня нельзя просто положить крест-накрест и связать проволокой. Угол должен быть замкнут гнутым Г-образным стержнем, который заходит в обе стены на длину не меньше 40–50 диаметров арматуры. Без этого угол — самое слабое место всей ленты: именно здесь он раскрывается, и именно отсюда идёт первая косая трещина.
Что происходит в углу, когда дом стоит
Ленточный фундамент работает как балка на упругом основании. Грунт под ним неоднороден: где-то плотнее, где-то мягче, весной один участок подмокает, зимой другой пучится. Лента то прогибается, то выгибается, и её растягивает — снизу или сверху, в зависимости от того, где оказалась опора.
Прямой участок ленты с этим справляется: продольные стержни воспринимают растяжение по всей длине. А в углу растяжение из одной стены нужно передать в другую, повернув усилие на 90 градусов. Бетон растяжение не держит — его прочность на разрыв примерно в 10 раз ниже, чем на сжатие. Всю работу должна сделать арматура.
Если стержни в углу просто перехлёстываются, усилие никуда не передаётся. Каждый стержень заканчивается в бетоне, а бетон на разрыв слаб. Усилие рвёт бетон по диагонали угла — снаружи это выглядит как косая трещина, идущая от угла цоколя вверх.
Почему прямой перехлёст в углу не работает
Нахлёст — рабочий способ соединить два стержня, но только на прямом участке. Там оба стержня лежат параллельно, и усилие передаётся через бетон между ними по всей длине нахлёста.
В углу стержни пересекаются под прямым углом. Зона их контакта — считанные сантиметры, а не 30–50 диаметров. Проволочная вязка держит стержни на месте только до заливки — рассчитывать на неё как на силовое соединение нельзя.

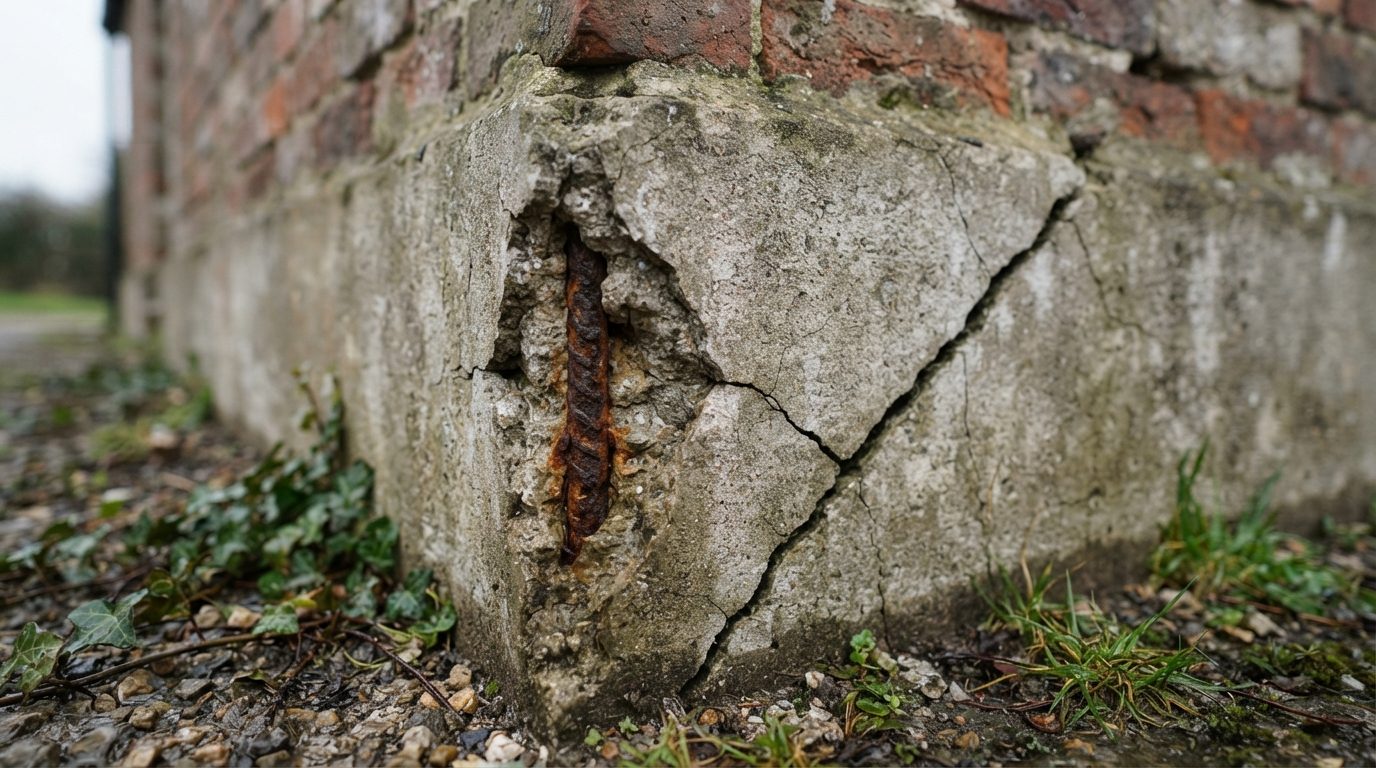

Есть и вторая проблема. Наружный стержень в углу оказывается у самой кромки бетона. При растяжении он стремится «спрямиться» и выдавить защитный слой наружу. Если стержень не заведён в перпендикулярную стену, бетон в углу откалывается пластами, а арматура оголяется.
Что даёт Г-образный стержень:
- Усилие из одной стены переходит в другую по самому стержню, а не через слабый бетон.
- Гнутый участок работает как анкер: чтобы вырвать его, нужно сломать бетон по всей длине заведённого плеча.
- Наружный угол оказывается «обвязан» сталью с обеих сторон и не откалывается.
Как правильно армируют угол: цифры и схема
Общий принцип: каждый продольный стержень, подходящий к углу, должен продолжиться в перпендикулярной стене на длину анкеровки. Реализуют это одним из двух способов.
| Способ | Как выглядит | Где применяют | Минимальная длина плеча |
|---|---|---|---|
| Г-образный стержень | Один стержень гнут под 90°, оба плеча заходят в стены | Наружные углы, любая лента | 40–50 диаметров стержня |
| П-образный хомут (лапка) | Отдельный гнутый элемент связывает наружный и внутренний стержни | Углы и Т-образные примыкания | 40–50 диаметров |
| Прямой перехлёст (крест-накрест) | Стержни пересекаются, связаны проволокой | Не применяется в углах | — |
Для арматуры диаметром 12 мм плечо Г-образного стержня — от 48 до 60 см, для 14 мм — от 56 до 70 см. Рядом с углом хомуты (поперечные рамки, которые держат каркас в форме) ставят чаще: обычно шаг уменьшают вдвое по сравнению с прямым участком, чтобы удержать защитный слой и не дать стержням «разъехаться».
Т-образное примыкание — когда внутренняя стена подходит к наружной — армируют по той же логике: стержни внутренней стены заводят в наружную Г-образными или П-образными элементами, а не обрывают в стыке.

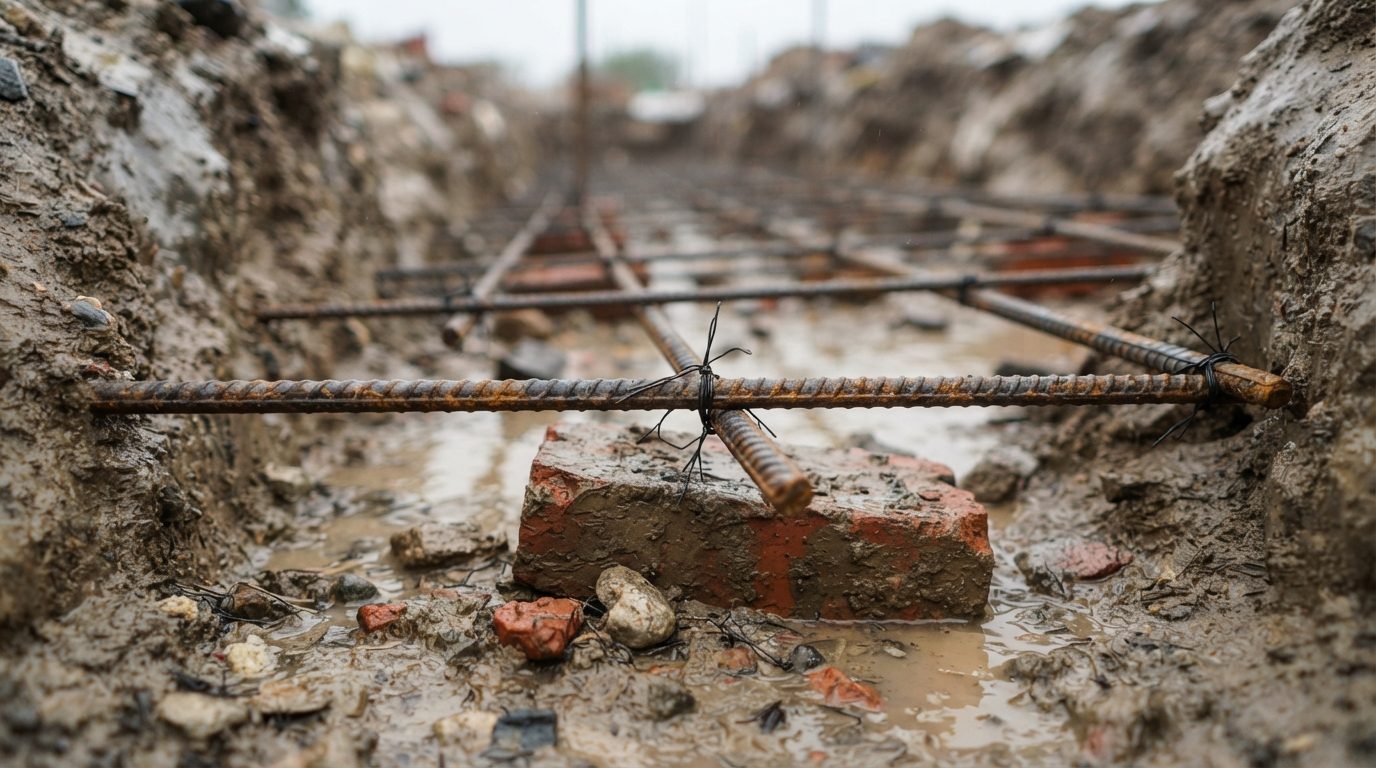

Типовые ошибки, которые видно на объекте
Все они встречаются в Ленобласти регулярно и обнаруживаются либо при приёмке каркаса, либо через два-три года по трещинам.
- Прямой перехлёст в углу. Самая частая ошибка. Стержни просто перекрещены и связаны. Часто оправдывают тем, что «так проще» или «арматуры не хватило».
- Слишком короткое плечо. Стержень согнули, но завели в стену на 15–20 см. Длины анкеровки нет, стержень при растяжении вырывается.
- Гнутые стержни только в наружном ряду. Внутренний продольный ряд тоже нужно замкнуть — он работает на растяжение при выгибе ленты.
- Радиус гиба «на колене». Арматуру гнут резко, через острый угол. В месте гиба сталь получает микротрещины, при растяжении стержень рвётся именно там. Гнуть нужно на оправке, радиус — не меньше 2,5–3 диаметров стержня.
- Сварка вместо гиба. Стержни в углу приваривают встык. Обычная сварка нагревает сталь и снижает её прочность у шва, а на растяжение такой стык не рассчитан.
Про то, зачем вообще нужна арматура в ленте, мы рассказывали отдельно — там про принцип в целом. Здесь важно другое: угол — это место, где принцип ломается чаще всего.
Как заказчику проверить углы перед заливкой
Это единственный момент, когда ошибку можно исправить за час. После заливки — только экспертиза и усиление.
- Подойдите к каждому наружному углу и посмотрите, как заканчиваются продольные стержни. Они должны поворачивать в соседнюю стену, а не обрываться и не перекрещиваться.
- Измерьте рулеткой длину заведённого плеча. Для арматуры 12 мм — не меньше 48 см, для 14 мм — не меньше 56 см.
- Проверьте, что гнутые стержни есть и в верхнем, и в нижнем поясе, и в наружном, и во внутреннем ряду.
- Посмотрите на место гиба: плавная дуга, без заломов и трещин на рёбрах арматуры.
- Пересчитайте хомуты возле угла: они должны стоять чаще, чем на прямом участке.
- Убедитесь, что от крайнего стержня до опалубки есть зазор для защитного слоя — обычно 40 мм, и он выставлен пластиковыми фиксаторами, а не кусками кирпича.
Если что-то из этого не так — заливку останавливают. Переделка каркаса в углу занимает пару часов, переделка треснувшего угла — недели и совсем другие деньги. О том, как ещё проверить подрядчика до подписания, — в статье 10 вопросов до подписания договора.
Фундамент, монолитный каркас, перекрытия, общестроительные работы — посчитаем по тому, что у вас есть на руках. Проект, эскиз от руки, фотографии участка или просто описание задачи словами: присылайте на monostruktura@yandex.com, посмотрим и посчитаем объёмы и стоимость. Удобнее голосом — +7-992-160-77-11.
Наши объекты и полный список работ — на сайте monostruktura.ru.
FAQ
Можно ли вместо Г-образных стержней просто положить в угол дополнительную сетку? Нет. Сетка в углу работает в плоскости, а усилие нужно передать из одной стены в другую по направлению стержня. Замыкает угол только гнутый продольный элемент.
Обязательно ли гнуть на объекте — или можно заказать готовые? Готовые гнутые элементы с завода — хороший вариант: там радиус и длина плеч выдержаны точно. На объекте гнут на станке или трубогибе; главное — не «на колене» и не с нагревом.
Если фундамент уже залит с перехлёстом в углах — что делать? Не паниковать, но и не игнорировать. Осмотреть углы через год после первой зимы, поставить маяки на любые трещины. Усилить можно снаружи — обоймой или дополнительным поясом, но решение принимает специалист по факту осмотра.
