7 ТОНН НА КВАДРАТНЫЙ МЕТР: ПОЧЕМУ ОПАЛУБКУ РАЗРЫВАЕТ ИЗНУТРИ
7 тонн на квадратный метр: почему опалубку разрывает изнутри
Свежая бетонная смесь давит на опалубку как жидкость: при высоте укладки 3 метра гидростатическое давление достигает 72 кПа, или 7,3 тонны на квадратный метр. Это больше, чем вес легкового автомобиля, поставленного на каждый квадратный метр стены. Разбираемся, откуда берётся это давление, чем оно отличается от давления воды, и почему опалубка иногда не выдерживает.
Откуда берётся 7 тонн
Бетонная смесь в момент укладки — это не твёрдое тело, а текучая масса с удельным весом около 24 кН/м³ (для справки: вода — 10 кН/м³). Давление на дно и стенки опалубки подчиняется закону гидростатики: P = ρ × g × h, где ρ — плотность смеси, g — ускорение свободного падения, h — высота столба.
При высоте стены 3 метра:
P = 24 кН/м³ × 3 м = 72 кН/м² = 72 кПа ≈ 7,3 т/м²
На глубине 1 метр давление — 2,4 тонны. На 2 метрах — 4,8 тонны. На 3 метрах — 7,3 тонны. График давления линейный: растёт от нуля на поверхности до максимума у подошвы. Именно нижняя часть опалубки испытывает самые большие нагрузки и разрушается первой.
Почему бетон давит сильнее воды
Казалось бы, вода при 10 кН/м³ тяжелее, чем бетон при 24 кН/м³ — но бетонная смесь давит на стенки сильнее воды в пересчёте на высоту. Это парадокс, который объясняется просто: вода полностью жидкая и передаёт давление мгновенно. Бетонная смесь обладает структурной вязкостью — она медленнее растекается, и пик давления у дна опалубки может превышать расчётный, особенно при высокой скорости укладки.
Кроме того, вибрирование при уплотнении смеси временно разрушает её внутреннюю структуру и превращает на несколько секунд в почти идеальную жидкость. В этот момент давление на стенки возрастает до максимума — как если бы глубина была больше на 10–30%.
Факторы, которые меняют реальное давление
Теоретический максимум (72 кПа при h=3 м) достигается редко. Реальное давление зависит от трёх ключевых факторов.
Скорость бетонирования. Чем быстрее заливают, тем выше столб жидкой смеси в опалубке. При скорости укладки 1 м/ч и температуре +20 °C давление у подошвы достигает 95% от расчётного гидростатического. При скорости 0,3 м/ч давление может быть вдвое меньше — смесь начинает схватываться раньше, чем столб вырастет до максимума.
Температура воздуха. В жару (+30 °C) бетон схватывается за 1–1,5 часа — давление не успевает вырасти до максимума. В холод (+5 °C) схватывание затягивается на 4–6 часов, и столб смеси успевает набрать полную высоту. Зимой в СПб, при температуре +2–5 °C, давление на опалубку может быть на 30–40% выше, чем летом при той же скорости укладки.
Начало схватывания. Пока смесь жидкая, она давит по всей высоте. Как только начинается схватывание (через 2–4 часа после затворения), давление на верхнюю часть стены перестаёт расти и постепенно передаётся на нижнюю. Это снижает общую нагрузку, но перераспределяет её — нижняя треть опалубки работает на пределе дольше.
Давление и шаг стяжек: таблица для расчёта
| Высота стены | Макс. давление (кПа) | Макс. давление (т/м²) | Шаг стяжек (рекомендуемый) |
|---|---|---|---|
| 1 м | 24 | 2,4 | 0,8–1,0 м |
| 2 м | 48 | 4,8 | 0,6–0,7 м |
| 3 м | 72 | 7,3 | 0,5–0,6 м |
| 4 м | 96 | 9,6 | 0,4–0,5 м |
| 5 м | 120 | 12,0 | 0,3–0,4 м |
Таблица рассчитана на стандартную опалубку (щиты из ламинированной фанеры 18 мм, двутавровые балки). При использовании слабых щитов или деревянных прогонов шаг стяжек уменьшают.
Шаг стяжек (тяжей) — это расстояние между горизонтальными поясами, которые стягивают две стороны опалубки. Чем выше стена и чем слабее щиты, тем чаще нужны стяжки. Ошибка в шаге на 10–15 см может привести к раскрытию стыков или выпучиванию щита.

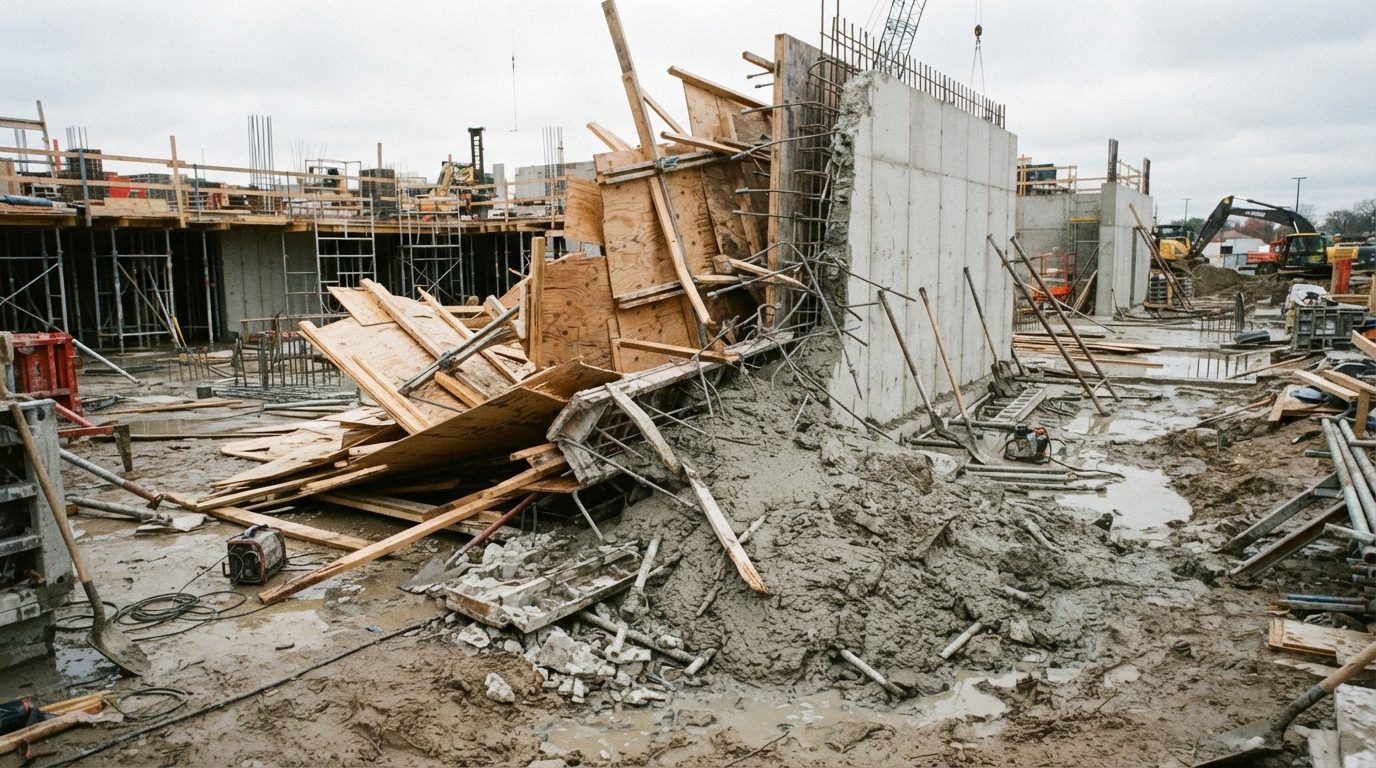

Типовые аварии: как выглядит разрушение опалубки
Раскрытие щитов — стык между двумя щитами разходит в стороны, из щели течёт цементное молочко. Причина: недостаточная стяжка или слабые тяжи. Смесь давит в стык — и щиты работают как рычаги.
Выпучивание стенки — середина щита выгибается наружу, образуя бочкообразную деформацию. Причина: слишком большой шаг прогонов или стяжек. Давление на пролёт между стяжками превышает несущую способность материала щита.
Срыв подкосов — наклонная стойка, удерживающая опалубку от опрокидывания, теряет устойчивость. Причина: не закреплена башмаком к бетонному основанию или распирающему элементу. Подкос работает на сжатие, и если его конец «гуляет» — теряет несущую способность мгновенно.
Все три сценария приводят к одному результату: слившаяся стена с наклоном, кривизной или расслоением. Исправить такой дефект крайне сложно — проще не допустить.

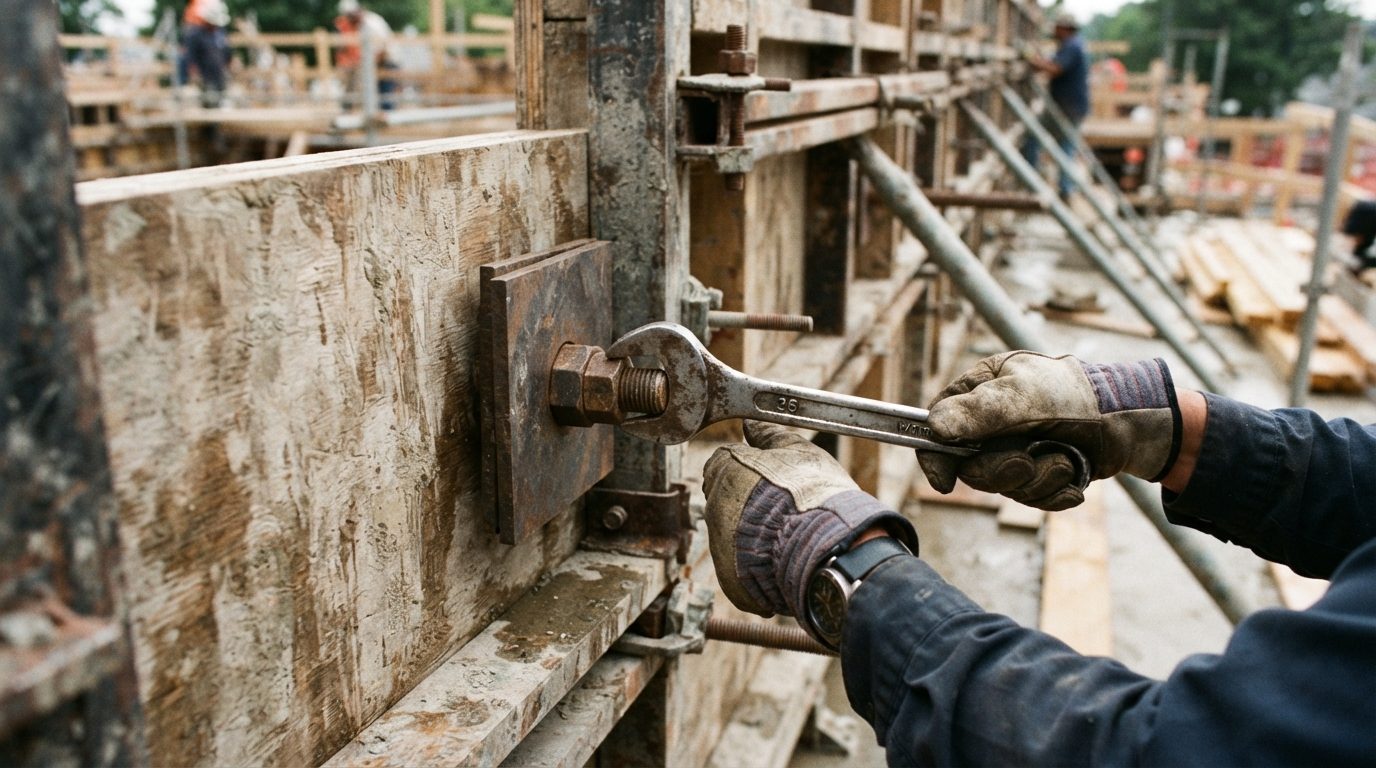

Что проверить до заливки: чеклист
Перед каждой заливкой проверяйте:
- Шаг стяжек — соответствует высоте и давлению из таблицы выше. Не верить на слово монтажникам, а замерить рулеткой.
- Состояние тяжей — нет ли изгиба, трещин, следов коррозии. Тяж должен быть прямым по всей длине.
- Крепление подкосов — каждый подкос закреплён к надёжному основанию. Нельзя опирать на грунт без заглубления и фиксации.
- Герметичность стыков — зазор между щитами не более 2–3 мм. Большие щели прокладывают пенополиуретановым шнуром или затягивают скотчем.
- Вертикальность — опалубка выставлена по уровню, нет перекосов, которые усиливают давление с одной стороны.
- Подготовку к вибрированию — вибратор погружают на глубину не более 1,5 высоты от предыдущего прохода. Быстрое вибрирование одного участка создаёт локальный всплеск давления.
Подробнее о видах опалубки и их влиянии на качество мы писали в отдельной статье.
Фундамент, монолитный каркас, перекрытия, общестроительные работы — посчитаем по тому, что у вас есть на руках. Проект, эскиз от руки, фотографии участка или просто описание задачи словами: присылайте на monostruktura@yandex.com, посмотрим и посчитаем объёмы и стоимость. Удобнее голосом — +7-992-160-77-11.
Наши объекты и полный список работ — на сайте monostruktura.ru.
FAQ
Почему зимой опалубку разрывает чаще?
Зимой, при температуре +2–5 °C, бетон схватывается медленнее. Смесь дольше остаётся подвижной, столб успевает вырасти до полной высоты, и давление достигает максимума. Летом схватывание начинается через 1–1,5 часа — давление не успевает набрать расчётное значение.
Можно ли уменьшить давление, заливая медленнее?
Да. При скорости укладки 0,3–0,5 м/ч давление может быть вдвое ниже расчётного — смесь начинает схватываться раньше, чем столб вырастет до максимума. Но это увеличивает время заливки и риск холодных швов (подробнее о схватывании бетона).
Что безопаснее: деревянная или металлическая опалубка?
Металлическая опалубка выдерживает большее давление без деформации. Деревянная дешевле, но требует точного расчёта шага стяжек. Для стен выше 2,5 м рекомендуем металлическую или комбинированную систему.
Как вибрирование влияет на давление?
При вибрировании структура смеси разрушается на 5–15 секунд — давление на стенки временно возрастает до максимума. Поэтому вибрируют послойно, глубиной не более 1,5 длины наконечника, и не обрабатывают один участок более 20–30 секунд.
Заливка фундамента или стен — это не только про бетон. Это про расчёт давления, которое он создаёт, и про опалубку, которая это давление воспринимает. Ошибка в шаге стяжек или креплении подкосов — это не мелкий недочёт, а гарантированный дефект стены.
