Диаметр 12 или 14: как понять, сколько арматуры нужно ленте
Люди часто берут арматуру наугад — кладут 4 стержня диаметром 14 просто потому, что «так надёжнее». Иногда это избыточно, иногда — недостаточно. Разберём принцип, по которому считают арматуру, чтобы вы могли проверить любой вариант сами.

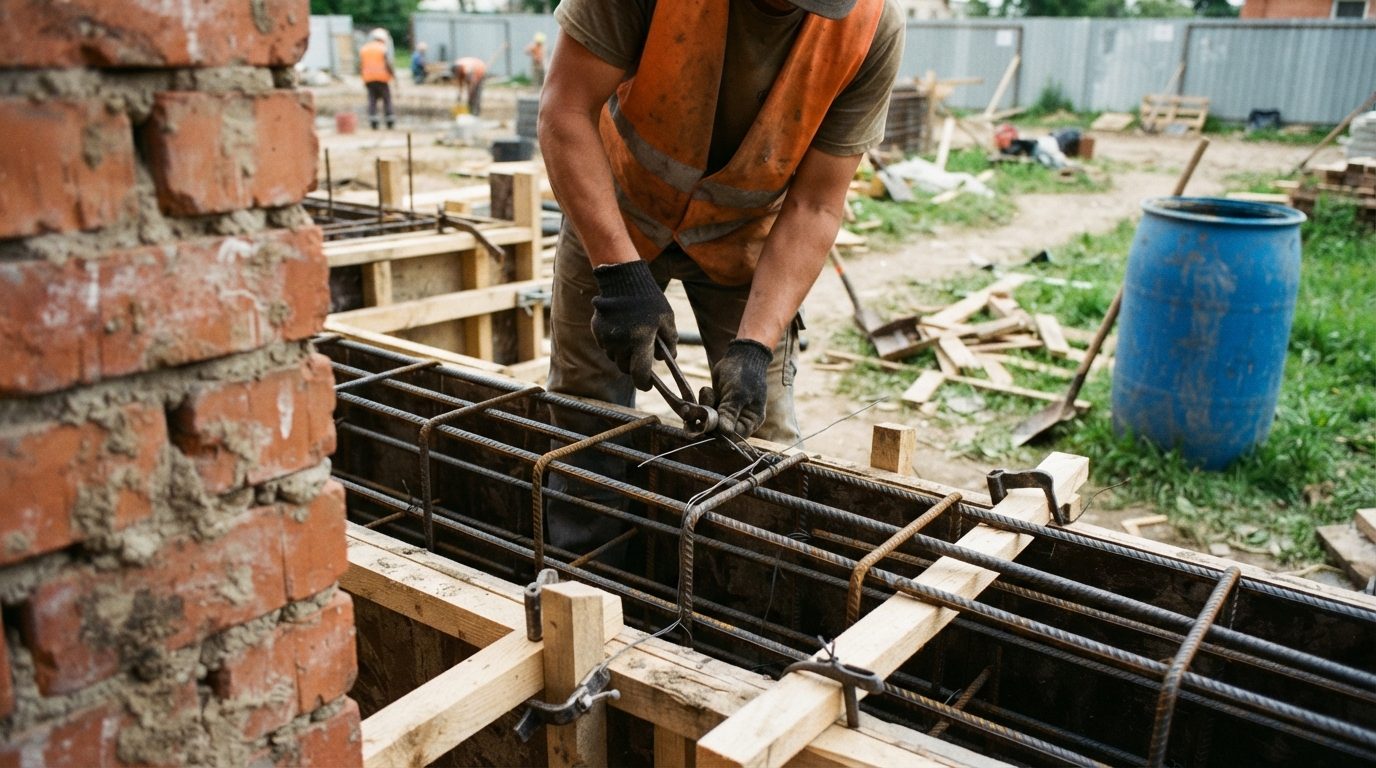

Принцип минимального процента армирования
Бетон хорошо работает на сжатие, но плохо — на растяжение. Именно эту задачу решает арматура. Но просто положить её «для спокойствия» недостаточно: строительные нормы задают минимум — 0,1% площади сечения ленты. Это не рекомендация, а требование СП 63.13330.
Суть проста: площадь всех стержней рабочей арматуры должна составлять не менее 0,1% от площади поперечного сечения ленты. Если меньше — конструкция не считается железобетонной, а просто бетонной, и трещины неизбежны.

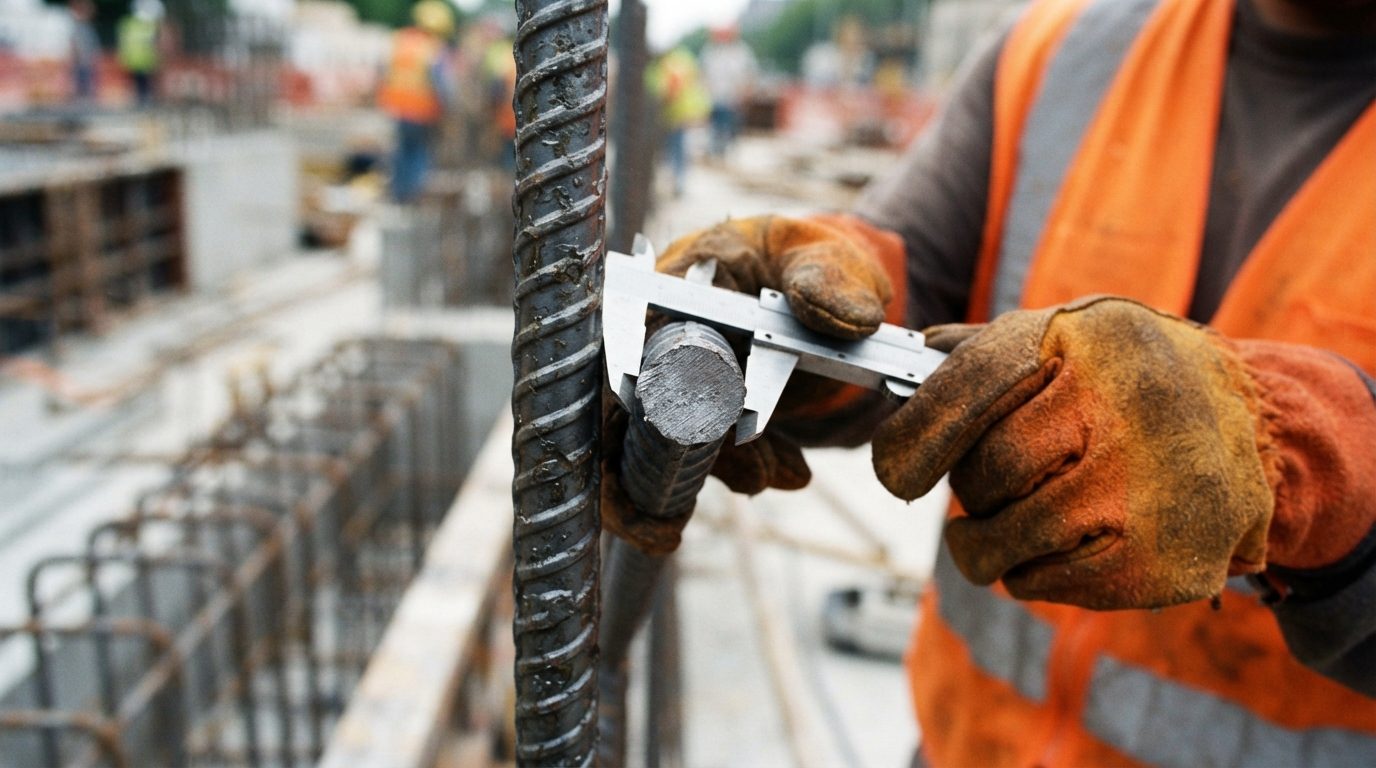

Как считают площадь стержней
Площадь сечения одного круглого стержня — это π × d² / 4. Например:
- ∅12 мм: (3,14 × 12²) / 4 = 113 мм²
- ∅14 мм: (3,14 × 14²) / 4 = 154 мм²
Дальше смотрят на ленту. Если ширина ленты 400 мм, а высота 800 мм, площадь сечения — 320 000 мм². Минимальная площадь арматуры: 320 000 × 0,001 = 320 мм².
4 стержня ∅12 дают 452 мм² — достаточно. 4 стержня ∅10 дают 314 мм² — не хватает, нужно 3 пары или увеличить диаметр.
Этот расчёт — универсальный. Подставьте свои размеры ленты и проверьте, хватает ли выбранного количества стержней.
Сколько стержней нужно: 4 или 6
В большинстве лент частных домов закладывают 4 или 6 стержней рабочей арматуры. Логика такая:
- 4 стержня (по два сверху и снизу) — для лент высотой до 600 мм, нагрузка средняя. Рабочая арматура идёт в растянутых зонах: сверху при изгибе от нагрузки дома, снизу при обратном изгибе от морозного пучения.
- 6 стержней (по три сверху и снизу) — для лент высотой от 600–800 мм. Дополнительный стержень в середине не добавляет несущей способности, но усиливает конструкцию при неравномерной осадке.
Характерная ошибка — ставить 4 стержня ∅14 в ленту 300×600 мм. Площадь сечения ленты: 180 000 мм². Минимум — 180 мм². 4×∅14 = 616 мм². Это втрое больше минимума. Запас есть, но возникает другая проблема — анкеровка.
Типовые решения для лент частных домов
В таблице собраны типовые комбинации, которые встречаются на практике в домах до трёх этажей в условиях Ленобласти.
| Параметры ленты (Ш×В), мм | Стержней | Диаметр ∅ | Площадь арматуры, мм² | Минимум 0,1%, мм² | Запас |
|---|---|---|---|---|---|
| 300×500 | 4 | 10 | 314 | 150 | 2,1 |
| 300×600 | 4 | 12 | 452 | 180 | 2,5 |
| 400×800 | 4 | 12 | 452 | 320 | 1,4 |
| 400×800 | 4 | 14 | 616 | 320 | 1,9 |
| 400×800 | 6 | 12 | 678 | 320 | 2,1 |
| 500×1000 | 6 | 12 | 678 | 500 | 1,4 |
| 500×1000 | 6 | 14 | 924 | 500 | 1,8 |
Как видно из таблицы, запас 1,4–2,5 — нормальный диапазон. Меньше 1,3 — рискованно, больше 3 — перерасход.
Ошибка «чем толще, тем лучше»
Главный соблазн — взять ∅16 или ∅18, чтобы «наверняка». Это не всегда нужно и иногда вредно. Причина — длина анкеровки.
Арматура работает только тогда, когда она заделана в бетон достаточно глубоко. Для ∅12 мм в бетоне В20 на прямых участках хватает 300–400 мм. Для ∅18 мм — уже 500–700 мм. В маленькой ленте 300×500 мм просто не хватит места, чтобы нормально заглубить толстый стержень. Он не будет работать на полную прочность.
Вторая проблема — шаг между стержнями. Ставят ∅14 вместо ∅12, но количество оставляют то же. Между стержнями появляются «окна» больше 200 мм — бетон в этих зонах не армирован, и трещины пойдут именно там, а не по стержням.
Хомуты: почему о них забывают
Рабочая арматура (продольная) — это половина каркаса. Вторая половина — хомуты (поперечная арматура). Они не считаются рабочей, но без них продольные стержни потеряют устойчивость при нагрузке и выгнутся в стороны.
Для лент частных домов обычно ставят хомуты ∅6–∅8 с шагом 200–300 мм. В зонах продавливания (углы, примыкания) шаг уменьшают до 100–150 мм.
Что нужно знать про класс арматуры
Помимо диаметра, важен класс. Арматура А240 (гладкая) дешевле, но хуже сцепляется с бетоном. Для фундаментов используют А300 и А400 (периодический профиль — «ёлочка»). Разница в цене небольшая, разница в надёжности — значительная.
Фундамент, монолитный каркас, перекрытия, общестроительные работы — посчитаем по тому, что у вас есть на руках. Проект, эскиз от руки, фотографии участка или просто описание задачи словами: присылайте на monostruktura@yandex.com, посмотрим и посчитаем объёмы и стоимость. Удобнее голосом — +7-992-160-77-11.
Наши объекты и полный список работ — на сайте monostruktura.ru.
FAQ
Можно ли комбинировать ∅12 и ∅14 в одной ленте? Можно, но не нужно без причины. Разный диаметр в одной нитке усложняет расчёт и вязку каркаса. Если выбрали диаметр — придерживайтесь его для всех стержней этой нитки.
Что будет, если не доложить арматуру, а увеличить марку бетона? Марка бетона не компенсирует недостаток арматуры. Бетон не работает на растяжение — хоть М500 залейте. Без арматуры трещина всё равно пройдёт через бетон, а не вокруг стержней.
Как проверить, правильно ли армировали ленту? Померяйте расстояние между стержнями — должно быть 100–200 мм, не больше. Посмотрите, загнуты ли хомуты вокруг рабочей арматуры под 90°. Убедитесь, что между краем бетона и ближним стержнем — не меньше 40 мм (защитный слой).
Итог: алгоритм для проверки
- Узнайте размеры сечения ленты: ширину и высоту в миллиметрах.
- Перемножьте — получите площадь сечения.
- Умножьте на 0,001 — это минимум площади рабочей арматуры.
- Разделите минимум на площадь одного стержня выбранного диаметра — узнаете, сколько стержней минимум нужно.
- Добавьте хомуты и проверьте защитный слой (40 мм).
