ПОЧЕМУ ФУНДАМЕНТ ПРИСТРОЙКИ НЕЛЬЗЯ СВЯЗЫВАТЬ СО СТАРЫМ
Почему фундамент пристройки нельзя связывать со старым
Фундамент пристройки нельзя жёстко связывать со старым фундаментом — это прямой путь к трещине по стыку уже на следующий сезон. Причина простая: старый фундамент осадку уже дал, новый только начинает. Разница в деформациях создаёт изгибающий момент в узле сопряжения, который разрушает и бетон, и кладку. Ниже разберём, как это работает и какие есть варианты.
Почему старый и новый фундамент ведут себя по-разному
Любой фундамент даёт осадку в первые один-два года после заливки. Старый дом уже прошёл этот этап: грунт под ним уплотнился, конструкция стабилизировалась. Новый фундамент пристройки начинает работать с нуля — грунт под ним уплотняется, сваи или лента догружаются, и никакая предварительная подготовка не даёт полной стабильности на первые месяцы.
Разница осадок — не теоретическая вероятность, а физика процесса. Даже если профессионально сделана геология участка и рассчитана нагрузка, новый фундамент будет оседать. Вопрос только в величине.
Дополнительный фактор — разная глубина заложения. Если основной фундамент заглублён ниже глубины промерзания в СПб и ЛО, а пристройку запроектировали мелкозаглублённой, зимой их поведение различается кардинально. Основной фундамент не подвержен морозному пучению, мелкозаглублённый — подвержен. Пристройку начнёт поднимать и опускать, а старый дом будет стоять неподвижно. Жёсткая связь между ними невозможна физически.
Третий фактор — нагрузка. Основной дом несёт стены, перекрытия, кровлю. Пристройка — обычно лёгкую каркасную конструкцию или баню. Напряжения под подошвой разные, деформации тоже.
Что происходит при жёсткой связке через арматуру
Когда пытаются сварить или связать арматуру нового фундамента со старым и залить всё в одну конструкцию, в узле сопряжения возникает изгибающий момент. Старый фундамент пытается удержать свою отметку, новый — осесть. Арматура работает как рычаг: она не компенсирует перепад, а передаёт усилие на бетон.

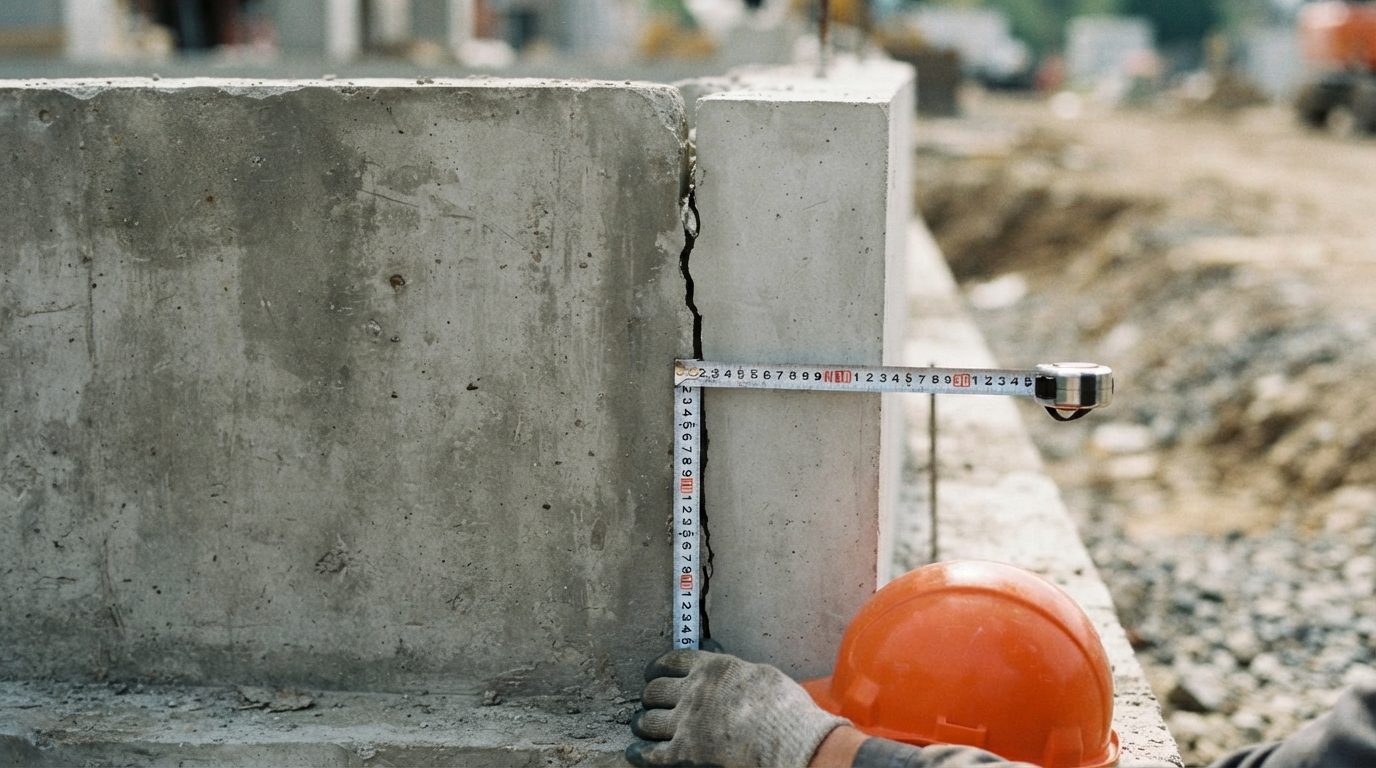

Бетон хорошо работает на сжатие и значительно хуже — на изгиб и растяжение. В зоне стыка появляются растягивающие напряжения, которых в расчёте никто не предусматривал. Результат — трещина, которая пойдёт по шву сопряжения. Снаружи это выглядит как вертикальная трещина в месте примыкания пристройки к дому, часто на всю высоту стены.
Эта трещина не просто эстетический дефект. Через неё в пристройку попадает влага, промерзает кладка, разрушается гидроизоляция фундамента. Заделывать её бесполезно — если конструктивная ошибка не устранена, трещина появится снова.

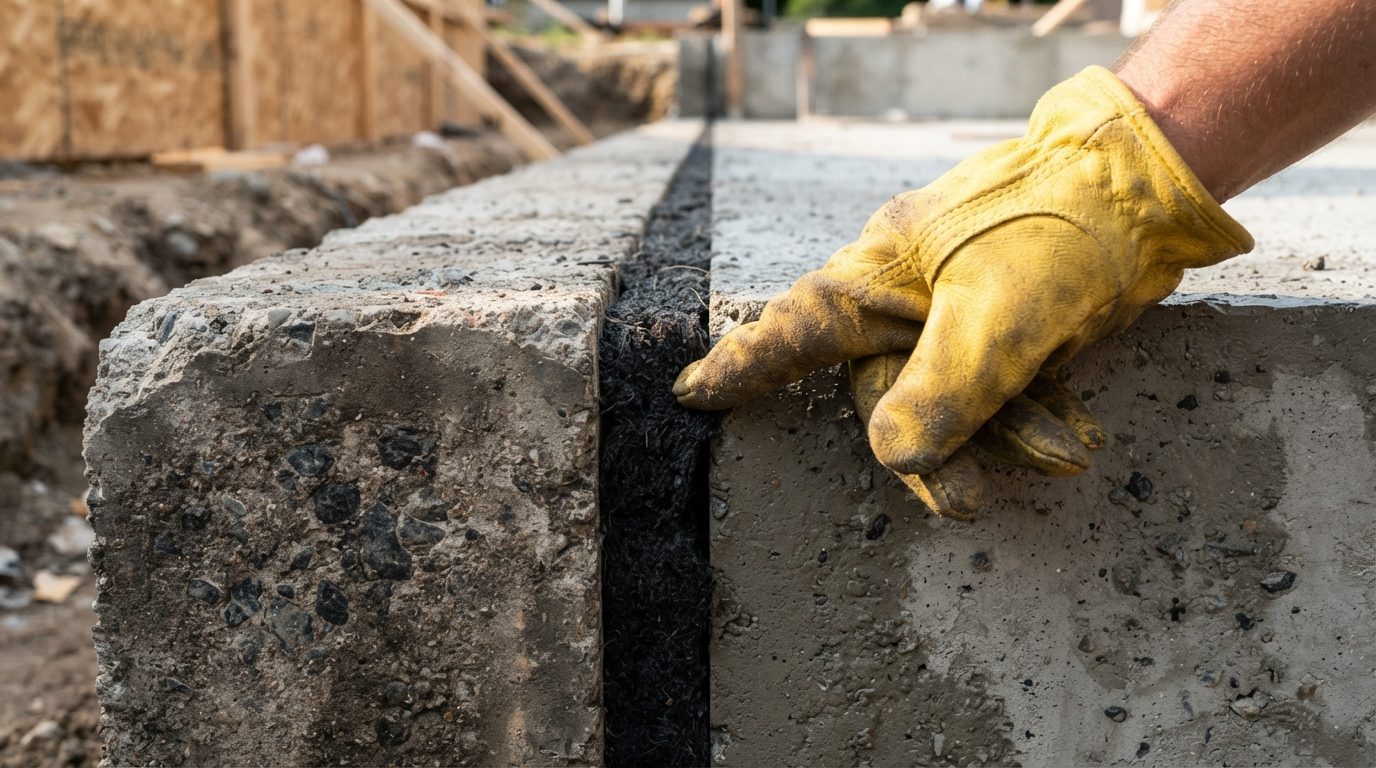

Вариант 1: деформационный шов — разделение конструкций
Это стандартное и правильное решение для большинства случаев. Фундаменты пристройки и дома — две независимые конструкции. Между ними оставляют зазор, который компенсирует разницу осадок.
Ширина шва — обычно 20–50 мм. Чем мягче грунт и больше нагрузка, тем шире. На пучинистых грунтах Ленобласти рекомендуют не менее 30 мм.
Материал заполнения — упругая теплоизоляция: пенополистирол (ППС), минеральная вата, вспененный полиэтилен. Задача — заполнить шов, не создавая жёсткого контакта, и при этом не дать воде попасть в узел.
Гидроизоляция узла — в нижней части шва, где он примыкает к грунту, устанавливают гидроизоляционный замок: битумную ленту или специальный профиль. Без неё дождевая и талая вода заполнит шов, при замерзании расширится и раздавит конструкцию изнутри.
Примыкание стен — стена пристройки в зоне шва не должна перекрывать зазор жёстко. Обычно делают нахлёст с эластичной прокладкой или декоративную планку, которая скрывает шов, но не работает как связь.
Преимущество подхода: даже если новый фундамент осядет на 15–20 мм относительно старого, трещины в стене не будет — шов просто чуть расширится или сузится.
Вариант 2: жёсткое соединение — только по расчёту
Теоретически существуют случаи, когда жёсткую связь фундаментов обосновывают расчётом. Для этого нужно одновременно выполнить несколько условий.
Основание — скала или малосжимаемый грунт. Если под обоими фундаментами скальное или крупнообломочное основание, осадка нового фундамента будет минимальной — единицы миллиметров. Разница осадок не превысит допустимую.
Одинаковая глубина заложения. Если оба фундамента заглублены на одну отметку, морозное пучение на них действует одинаково. Нет причины для неравномерного подъёма.
Расчёт узла сопряжения. Нужен инженерный расчёт, который подтвердит, что изгибающий момент в зоне стыка не превысит несущую способность бетона и арматуры. Это не «свяжем на анкер и хватит», а проект с эпюрами усилий.
Лёгкая пристройка. Чем меньше нагрузка от пристройки, тем меньше её деформация. Каркасная баня — одно, кирпичная веранда с тяжёлыми стенами — совсем другое.
На практике в Ленинградской области таких условий почти не бывает. Преобладают глины и суглинки с высокой сжимаемостью, уровень грунтовых вод высокий, глубина промерзания — 1,4–1,6 м. Жёсткое соединение фундаментов в этих условиях — ошибка, которая проявится в первую же зиму.
Что нужно учесть до начала работ
Перед тем как заливать фундамент пристройки, нужно понять, как старый фундамент заглублён и в каком состоянии. Если под существующий фундамент придётся копать — например, для устройства подвала или септика рядом с домом — это отдельная задача. Подкоп под существующий фундамент без усиления может привести к неравномерной осадке уже основного дома. Это не гипотетический риск, а реальная ситуация, которую нужно предусмотреть заранее.
Также стоит заказать геологию участка, если её не делали. Хотя бы привязку к существующему отчёту по дому. Разница грунтов под старым и новым фундаментами — ещё один источник неравномерности.
| Способ сопряжения | Когда применим | Риск при неправильном выборе |
|---|---|---|
| Деформационный шов | Любой грунт, любая глубина заложения | Минимальный — шов компенсирует осадку |
| Жёсткая связь по расчёту | Скальное основание, одинаковая глубина, лёгкая пристройка | Трещина по стыку, разрушение узла за 1–2 сезона |
| Жёсткая связь без расчёта | Не допускается ни при каких условиях | Трещина неизбежна |
Как правильно сделать узел примыкания
Если выбран деформационный шов, последовательность такая:
- Копаете котлован или траншею под фундамент пристройки. Отступаете от старого фундамента на ширину шва плюс 10–15 см на опалубку.
- Устраиваете подушку под фундамент — песок или щебень, послойно трамбуете.
- Заливаете или устанавливаете фундамент пристройки. Между ним и старым — зазор, фиксированный опалубкой.
- После снятия опалубки вставляете в шов плиту утеплителя нужной толщины. Следите, чтобы не осталось пустот.
- В нижней части шва, у уровня грунта, крепите гидроизоляционную ленту — она не даст воде попасть в зазор.
- Стены пристройки в зоне шва ведёте с зазором, закрываете его эластичной лентой или декоративной планкой.
Никакого жёсткого контакта между конструкциями на всю глубину фундамента.
Фундамент, монолитный каркас, перекрытия, общестроительные работы — посчитаем по тому, что у вас есть на руках. Проект, эскиз от руки, фотографии участка или просто описание задачи словами: присылайте на monostruktura@yandex.com, посмотрим и посчитаем объёмы и стоимость. Удобнее голосом — +7-992-160-77-11.
Наши объекты и полный список работ — на сайте monostruktura.ru.
FAQ
Можно ли залить пристройку вплотную к старому фундаменту и не делать шов? Нет. Даже если визуально фундаменты выглядят монолитно, на стыке появится трещина. Шов — не недостаток конструкции, а её элемент, предусмотренный нормами.
На сколько осядет новый фундамент относительно старого? Зависит от грунта. На глинах Ленобласти осадка может достигать 15–30 мм за первый год. На песках — меньше. Точную величину даёт расчёт по результатам геологии.
Можно ли засыпать деформационный шов грунтом? Нет. Засыпка превращает шов в жёсткий контакт. Шов заполняют только упругим материалом: пенополистиролом, минватой, пеной с последующей обрезкой.
Кто должен запроектировать узел примыкания — подрядчик или нужен отдельный расчёт? Для ответственных узлов расчёт должен быть. Подрядчик может предложить типовое решение, но если грунты сложные или пристройка тяжёлая, нужен проект с инженерным обоснованием.
